Jak działa rygiel w drzwiach?

Odpowiedź na pytanie „Jak działa rygiel w drzwiach?” wynika z ruchu posuwistego: obrót klucza lub pokrętła przesuwa stalowy element z kasety zamka do otworu zaczepowego. Prawidłowa praca wymaga osiowego ustawienia zamka i zaczepu, dlatego ślusarze, monterzy oraz użytkownicy powinni kontrolować luz skrzydła i głębokość gniazda.

Najważniejsze wnioski techniczne:

• Typowy rygiel zamka wpuszczanego wysuwa się o kilkanaście lub ponad 20 mm, zależnie od konstrukcji mechanizmu.
• Luz pomiędzy skrzydłem a ościeżnicą często mieści się w zakresie 3–5 mm, lecz właściwą wartość określa producent zamka.
• Gniazdo zaczepu powinno być głębsze od skoku rygla o około 2–3 mm, aby element nie uderzał w dno otworu.
• Przesunięcie zaczepu już o 1–2 mm może powodować opór klucza, zacinanie mechanizmu albo niepełne ryglowanie.

Jak rygiel zamienia obrót klucza na ruch posuwisty?

Obrót klucza o około 90–180° uruchamia zabierak wkładki, który przesuwa rygiel w kierunku zaczepu osadzonego w ościeżnicy. Dokładny kąt obrotu i skok elementu zależą od budowy zamka, liczby obrotów klucza oraz rozwiązania zastosowanego przez producenta.

Zabierak wkładki bębenkowej naciska na dźwignię lub przesuwkę wewnątrz kasety zamka. Przesuwka prowadzi rygiel po określonym torze, a zapadki mechanizmu utrzymują pozycję wysuniętą albo cofniętą. W zamkach wielopunktowych pojedynczy obrót może dodatkowo uruchamiać listwę przenoszącą ruch na 2–5 punktów ryglowania.

Rygiel różni się od zapadki sposobem działania. Zapadka zwykle posiada skośną powierzchnię i cofa się po naciśnięciu klamki, natomiast rygiel ma prostokątny przekrój oraz wymaga użycia klucza, pokrętła, gałki albo osobnego uchwytu.

Z jakich elementów składa się mechanizm ryglujący?

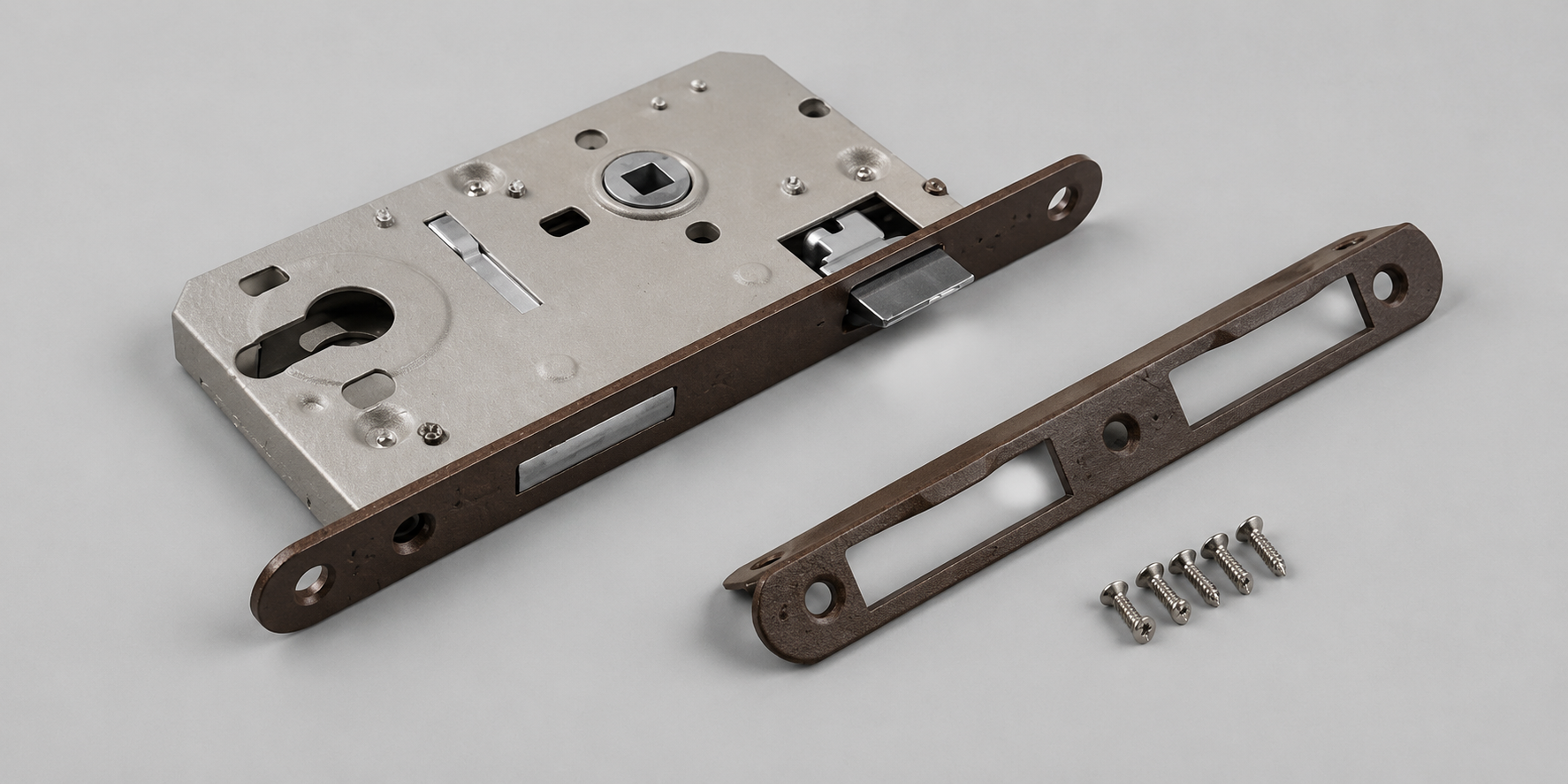

Mechanizm ryglujący składa się przynajmniej z rygla, kasety zamka, elementu napędowego i zaczepu, a grubość czoła typowego zamka wpuszczanego wynosi około 2–3 mm. Wymiary części muszą odpowiadać szerokości profilu drzwiowego, głębokości osadzenia zamka oraz położeniu osi wkładki.

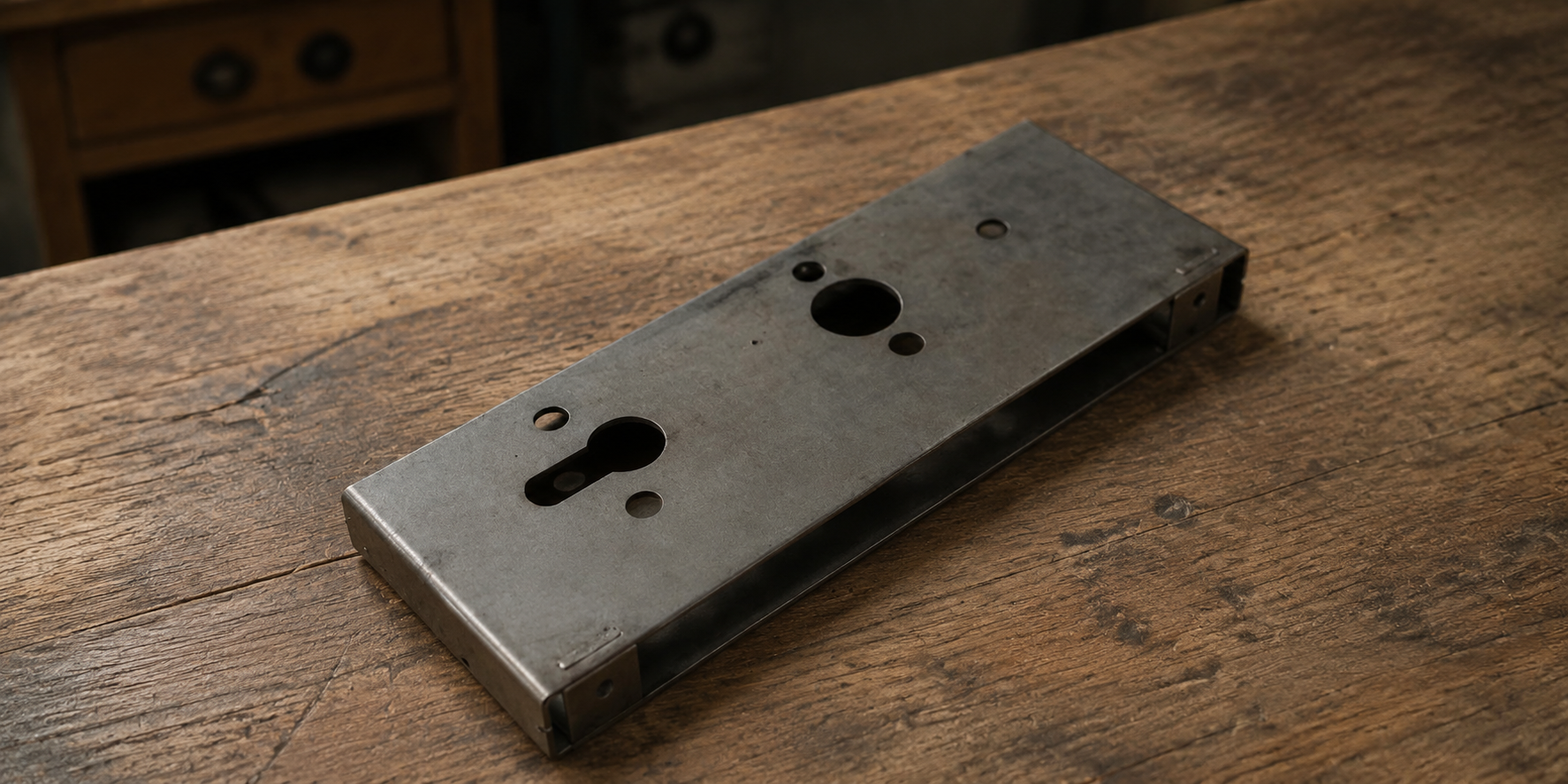

Rygiel i kaseta zamka

Rygiel jest ruchomym elementem stalowym prowadzonym wewnątrz kasety. Przekrój, długość i skok rygla zależą od rodzaju drzwi. Konstrukcje przeznaczone do profili stalowych mogą mieć węższe kasety niż zamki stosowane w skrzydłach drewnianych o grubości 40–60 mm.

Wkładka, klucz i zabierak

Wkładka bębenkowa przekazuje moment obrotowy z klucza na zabierak. Wymiar wkładki zapisuje się zwykle jako dwie wartości, na przykład 30/30 mm albo 35/45 mm, mierzone od osi śruby mocującej do obu końców korpusu.

Zaczep w ościeżnicy

Zaczep wyznacza położenie gniazda, do którego wchodzi rygiel. Otwór powinien zapewniać swobodny ruch elementu, ale nadmierna szczelina może zwiększać luz zamkniętego skrzydła. Głębokość gniazda większa od skoku rygla o 2–3 mm ogranicza ryzyko uderzania w dno.

Jaki skok i luz są potrzebne do prawidłowej pracy?

Skok rygla należy porównać z głębokością gniazda, a luz roboczy pomiędzy skrzydłem i ościeżnicą warto ustawić zgodnie z dokumentacją, często w pobliżu 3–5 mm. Zbyt płytki otwór ogranicza wysunięcie, natomiast zbyt duży luz może powodować ruch skrzydła po zamknięciu.

Pełne ryglowanie występuje dopiero po osiągnięciu końcowej pozycji mechanizmu. Rygiel wysunięty jedynie częściowo może opierać się na krawędzi zaczepu. Przesunięcie pionowe lub poziome rzędu 1–2 mm bywa wystarczające do powstania wyczuwalnego oporu podczas obracania klucza.

Kontrolę ustawienia można przeprowadzić przez naniesienie cienkiej warstwy kredy lub markera montażowego na czoło rygla. Ślad pozostawiony na zaczepie wskazuje kierunek korekty. Regulacja wymaga zachowania wymaganej szczeliny oraz kontroli pracy przy zamknięciu bez dociskania skrzydła siłą.

Dlaczego rygiel zacina się albo nie wchodzi w zaczep?

Przyczyną zacinania jest zwykle przesunięcie zaczepu o 1–2 mm, opadnięcie skrzydła, zbyt płytkie gniazdo albo zabrudzenie prowadnic zamka. Próba obrócenia klucza przy silnym oporze może przeciążyć wkładkę, zabierak lub elementy dźwigniowe.

Zmiana pracy rygla zależna od temperatury może wskazywać na rozszerzalność profili albo zmianę geometrii skrzydła. Stal wydłuża się w przybliżeniu o 0,012 mm na każdy metr długości i wzrost temperatury o 1°C. Dla elementu o długości 2 m oraz różnicy 40°C zmiana długości może osiągnąć około 0,96 mm.

Nierówna szczelina wokół skrzydła sugeruje potrzebę kontroli zawiasów przed przesuwaniem zaczepu. Korekta samego otworu bez usunięcia przyczyny opadania może powiększyć luz i pogorszyć stabilność zamkniętych drzwi.

Jak konserwować rygiel i zamek?

Mechanizm zamka należy czyścić i smarować środkiem wskazanym przez producenta, aplikując niewielką ilość preparatu 1–2 razy w roku lub po zauważeniu wzrostu oporu. Nadmiar gęstego smaru może wiązać pył oraz zwiększać opory przesuwu wewnątrz kasety.

Powierzchnię rygla warto oczyścić suchą ściereczką, a luźne wkręty czoła zamka i zaczepu dokręcić bez deformowania blachy montażowej. Regulację należy przeprowadzać po sprawdzeniu zawiasów, szczelin i położenia skrzydła.

Zamki, wkładki stosowane w drzwiach budowlanych mogą być klasyfikowane według PN-EN 12209. Drzwi przeciwpożarowe wymagają zachowania konfiguracji objętej badaniem całego zestawu; samodzielne rozwiercanie zaczepu albo wymiana zamka może naruszyć deklarowane właściwości przegrody.

Najczęściej zadawane pytania

Poniższe 3 odpowiedzi wyjaśniają zgodność rygla z elektrozaczepem, wymagany luz montażowy oraz zasady smarowania mechanizmu.

Czy rygiel może współpracować z elektrozaczepem?

Tak, rygiel może współpracować z elektrozaczepem, jeżeli wymiary języka, kasety i szczeliny montażowej są wzajemnie zgodne.

Jaki luz należy pozostawić pomiędzy skrzydłem a ościeżnicą?

3–5 mm luzu między skrzydłem a ościeżnicą zwykle ułatwia pracę rygla, lecz wartość należy dobrać według dokumentacji zamka.

Czy rygiel można smarować dowolnym smarem stałym?

Nie, smar stały nie zawsze jest właściwy; do mechanizmu zamka należy stosować środek zalecany przez producenta, w małej ilości.
